Узлы крепления вентилируемых фасадов

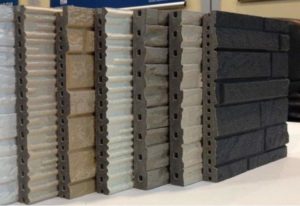

Узлы крепления вентилируемых фасадов: особенности монтажа. Вентилируемые фасады стали популярны благодаря надежности, эстетичности и сохранению тепла. Несмотря на то, что есть много видов вентилируемых фасадов, их конструкции имеют лишь несколько типичных узлов. Это навесная панель на фасаде, которая может быть и утепленной, и не утепленной. Навесные панели устанавливают к наружной стене здания на каркас из алюминиевых или стальных (нержавеющих/ оцинкованных) профилей.
При фасадных панелях без утепления в составе фасадной системы обязательно должны быть утеплители полимерного или минерального вида, которые требуется прикреплять к стене строения при помощи дюбелей.
Благодаря этим элементам каркаса между слоем утеплителя и внутренней поверхностью навесных панелей будет образовываться вентиляционный зазор, в котором постоянно циркулирует восходящий поток воздуха, который будет уносить влагу из слоя утеплителя. Для предотвращения выхода воздуха из слоя утеплителя его накрывают пароизоляционной ветрозащитной пленкой.
В такой тип каркаса входят:
Главным назначением несущего каркаса является то, что их надежно прикрепляют к стене так, чтобы между панелями и слоем утеплителя оставался воздушный вентилируемый зазор. Как правило, в качестве утеплителя используют минеральную вату, но возможно использование других материалов. При этом клеевые и прочие «мокрые» технические процессы отсутствуют – все соединения исключительно механические.
Для каркасов в навесном фасаде используют обычные алюминиевые и стальные профили:
Помимо этого, используют некоторые подвиды профилей, которые предназначены специально для установки навесных панелей:
Такие виды панелей в разы легче, нежели керамогранитные, что в значительной мере облегчает монтажные работы. помимо этого будут существенно уменьшены нагрузки на стены и фундамент. Сам процесс установки фиброцементных панелей даже проще отделки фасада штукатуркой.
Навесные фиброцементные панели с толщиной от 1.6 см и больше скрепляют с несущим каркасом при помощи специальных замков, которые спрятаны от посторонних глаз – кляммеров. В панелях с толщиной от 1.4 см просверливают отверстия, через которые будет произведено крепление к стенам при помощи декоративных дюбелей, гвоздей или саморезов (все зависит от материала стен), которые окрашены под оттенок панелей.
Отделка фасада в частном доме собственноручно занимает до двух недель. Инструменты и приспособления, которые вам потребуются, такие:
Установка термопанелей проводится в несколько этапов:
Все этапы, не считая затирки, можно проводить в любое время года, так как в них не «мокрых» процессов. Отложите процесс затирки швов, пока температура не станет положительной.
Обустроить узел вентилируемого фасада с керамогранитными панелями достаточно сложно, и поэтому такие работы следует доверять лишь профессионалам. Наличие большого выбора размеров панелей (от 30*30 см до 100*100 см) дает возможность выполнить отделку здания в короткие сроки и при этом не терять качество.
При этом обязательно следует провести некоторые этапы работ, которые отличаются в зависимости от разновидности керамогранита и типа строения:
Установка панелей возможно и благодаря открытой, и скрытой системе крепления:
Установка при использовании кляммеров подразумевает под собой аккуратную работу. Как это делать, можно посмотреть в видеоуроке:
Еще не так давно стеклянные панели навесного типа оставались деталью систем фасада только в огромных офисных зданиях. Такой фасад выглядит дорого и не интересовал владельцев частных домов. Но все со временем изменяется, и достоянием для общественности стали даже те вещи, которые ранее были недоступны. В этом плане не стало исключением и остекление фасадов – количество навесных производственных панелей растет с каждым годом, технологии производства улучшаются с каждым днем, а стоимость снижается. Идеальное соединение эстетических качеств и высокой функциональности панелей из стекла тоже сыграло свою роль.
Отделка навесных узлов вентилируемого фасада стеклопанелями имеет определенные преимущества, которые определяются исходя из выбранного материала, а именно:
Но было бы нечестно не отметить, что есть и недостатки:
Стоимость установки стеклопанелей может быть равна до 20% от цены материала. Еще до 30% от суммы вы потратите на дополнительные элементы, которые требуются для облицовки , крепления нижнего ряда панелей, подшивки карниза и установки софитов. При покупке материала узнавайте о том, чтобы в наличии были дополнительные элементы и какая будет общая стоимость покупки.
Облицовка фасада одновременно является и защитной, и декоративной деталью. Системы крепления дат возможность создавать конструкции любой сложности. Самая простая – это фасад из стеклопанелей, которые сделаны из кристаллизированного стекла. Его монтируют на типичный стоечо-ригельный несущий каркас. Сам профиль может быть спрятан за стеклом или же остаться видимым. Помимо классического есть структурная и спайдерная система крепления. Фасад спайдерного или планарного вида – это конструкция с цельностеклянной оболочкой. Воплощение такой технологии в жизнь предполагает крепление по точкам при помощи крепежных элементов из легированной стали.
Структурный, или как его еще называют безрамный стеклофасад – это дорогостоящая и сложная фасадная система с точки зрения воплощения в техническом плане. Предполагается плотное соединение панелей, что придаст дополнительные функции элементов несущей конструкции. В таком фасаде из стекла не используют декоративные элементы, которые предназначены для маскировки элементов крепления. Они не должны ни в коем случае выступать наружу. Такая конструкция будет создавать впечатление монолитности.
Для украшения фасадов зданий современное производство предлагает потребителям много видов фасадных конструкций навесного типа. Широта выбора дает возможность воплотить в жизнь невероятное количество задумок дизайнеров. При этом внешняя привлекательность дополняется множеством практичных составляющих.
