Установка и регулировка реле давления РДМ-5 рерайт от мастеров
Регулировка и установка реле давления РДМ-5: инструкция, рекомендации. Один из способов управления автономным водоснабжением является подключение к водяному насосу реле давления модели РДМ 5, правда процесс установки и регулировки в инструкции описан не совсем понятно, что вызывает трудности у пользователей.
В это же время этот вид устройств от Джилекс считается самым доступным по цене и надежным. Проблема настройки и регулировки реле давления РДМ 5 можно решить, если изучить подробную инструкцию, описанную ниже.
В частных домах без водопровода вопрос того, как обеспечить себя водой можно решить двумя способами:
При втором варианте подача воды в дом будет осуществляться при помощи насоса требуемой мощности. Но дело в том, что величина давления воды при работе слишком высота, чтобы подключить насос к внутренней водопроводной сети напрямую. По этой причине в доме обязательно должна быть установлена емкость с гидроаккумулятором, а требуемое давления для подачи будет поддерживать реле. Это устройство дает возможность автоматизировать процесс подачи воды в автономных системах снабжения водой.
Схема работы выглядит следующим образом:
Обычно в комплекте к устройству РДМ 5 идут готовые насосные станции, которые состоят из бачка, насоса, аккумулятора (водяного) и своего реле управления. При покупке станция будет иметь заводские настройки и готова к работе, но для начала потребуется подключение к трубам/электросети и установка.
Но готовые изделия могут не подойти по ряду причин:

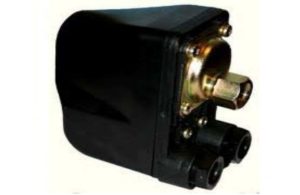

Перед покупкой и подключением советуем изучить все технические характеристики:
Если вам не подходит какая-то из характеристик, то придется искать иные регуляторы. Но как показывает практика, параметры прибора удовлетворяют всем требованиям б80% всех автономных систем.
Как уже говорилось ранее, установка реле давления РДМ-5 осуществляется сразу к обеим системам – водопроводу и электричеству. Установка проводится стационарно, так как нет необходимости перемещать прибор.
Для того, чтобы подключить реле давления, необязательно иметь выделенную линию, но все же желательно – так будет больше шансов, что устройство будет работать дольше. От щитка обязательно должен быть кабель с медной цельной жилой, которая в сечении не менее 2,5 мм2. Желательно в связке установить дифавтомат или автомат + УЗО. Параметры следует подбирать по току и во многом зависят от того, какие у насоса характеристики, так как реле имеет низкое энергопотребление. В схеме обязательно должно присутствовать заземление, так как сочетание электричества и воды будут повышать риски.

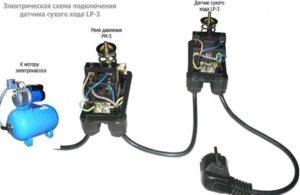

Заведите кабели в специальные вводы, которые расположены на тыльной стороне корпуса. Под крышкой вы найдете клеммную колодку. На ней будут 3 пары контактов:
Есть различные способы установки реле давления РДМ 5 к системе водопровода. Самым простым вариантом будет установка специального переходника со всеми выводами. Такую же систему можно собирать из других видов фитингов, но готовый вариант проще в использовании. В такой схеме при больших расходах вода будет попадать в систему напрямую и миновать гидроаккумулятор. Заполняться он начнет после того, как краны во всем доме будут закрыты.
Регулировка реле давления РДМ 5 выполняется только после установки и подключений к трубопроводу и электричеству. Соединения внутренних и наружных трубопроводов обязательно должны быть проведены испытаниями, чтобы протечки, которые могут появиться впоследствии, не мешали регулировке. Из-за того, что стыки негерметичны, давление может начать само по себе снижаться, и это будет сказываться на работе устройства.
Перед началом настройки определите требуемую величину напора. Для подачи воды во всех точках водоразбора, который расположен на разных этажах, требуется поддерживать необходимое давление в мембране. Усилий гидроаккумулятора бака должно хватить на то, чтобы выталкивать весь объем воды на требуемую высоту и преодолевать сопротивления. Для домашних условий определить величину давления придется только путем экспериментов.
Далее идет регулировка по инструкции:
В результате получится, что между верхним и нижним пределом разница будет не менее 1 бар. Как показывает практика, оптимальный перепад равен 1,5 бар и тогда насос не будет включаться слишком часто. После регулировки не нужно сразу же ставить крышку на место, для начала нужно проследить за работой системы в течении суток, так как есть вероятность, что потребуется регулировка.
