Расчет несущей способности и прогиба деревянных балок
Расчет несущей способности и прогиба деревянных балок. Для строительства деревянного дома потребуется провести расчет несущей способности деревянной балки. Не менее важное значение в терминологии строителей уделяется определению прогиба. Без хорошего математического анализа каждого из параметров невозможно выстроить красивый и надежный дом из бруса. Именно по этой причине перед началом строительства очень важно, чтобы был правильно рассчитан прогиб балок из дерева.
Такие расчеты будут залогом того, что ваша постройка будет надежной и качественной.
Для начала следует замерить пролет, который вы хотите перекрыть деревянными балками, а после уделить особое внимание способу фиксации. Очень важно, как глубоко будут заходить в стену фиксирующие элементы. Только после проведения всех подобных операций вы сможете заняться расчетом несущей способности и прогиба деревянных балок и остальных параметров, которые не менее важны при строительстве.
Перед началом расчета прогиба и несущей способности узнайте, какова длина каждой доски из дерева. Такой параметр определен длиной пролета, и все же это еще не все. Все подсчеты должны быть выполнены с определенным запасом.
При проведении подсчета немаловажное значение имеет материал, из которого вы хотите построить дом. Если вы выбрали в качестве основного материала кирпич, доски должны будут быть вмонтированы в гнезда, и приблизительная глубина при этом должна быть от 10 до 15 см. если же речь идет о постройке из дерева, параметры, которые описаны в СНиП, кардинально меняются. В таком случае будет достаточно глубины в 7-9 см. Но учтите, что из-за этого изменится конечная несущая способность.
Но не все зависит от того, что хочет воплотить архитектор, если дело касается одной лишь математики. Для обрезной доски допустима максимальная длина в 600 см., иначе несущая способность ухудшится и прогиб станет только больше.
Не редкость, что у домов есть пролеты от 10 до 12 метров. Для осуществления этого используют клееный брус. Он бывает прямоугольным или двутавровым. Еще для надежности можно использовать опоры, и для этого идеально подойдут колоны или дополнительные стены.
При расчете деревянной балки на прогиб следует помнить, что для малоэтажного строительства не редкость использование однопролетных балок. Длина всех элементов может быть разной и в большом диапазоне. Чаще всего она зависит от того, какие параметры строения, которое вы хотите возвести.
В качестве несущих элементов конструкции используют деревянные бруски, у которых высота сечения от 14 до 25 см, а толщина от 5,5 до 15,5 см. Эти параметры используются чаще всего при расчете. Очень часто строители-профессионалы для усиления конструкции используют такое прекрасное дополнение, как перекрестная схема монтажа балок. Такая методика дает самые лучшие результаты при небольших временных и материальных затратах.
Важно! Оптимальным вариантом сечения для деревянной балки считается та площадь, у которой соотношение высоты к ширине как 1,5 к 1.
Хочется отметить, что за много лет строительства был выработан следующий алгоритм расчета, который используют чаще всего для расчета несущей способности деревянных балок: М/W<=Rд
В этой формуле значения переменных таковы:

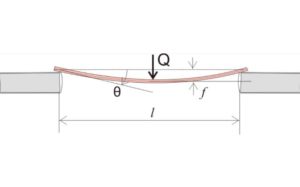

Расчет прогиба – это та часть, указанная выше формулы, и на этот показатель указывает переменная М. для того, чтобы узнать этот параметр, используют такую формулу: М=(ql2)/8
В этой формуле для расчета есть две основные переменные, но они и определяют какова будет несущая способность балки из дерева:
Описанные выше параметры очень важны для прочности конструкции в целом. Все дело в том, что одно й лишь стойкости бруса не хватит для обеспечения надежной и долгой службы, так как со временем прогиб из-за нагрузки может возрасти.
А он, в свою очередь, не просто будет портить красивый внешний вид перекрытия. Если этот параметр будет больше, чем 0,004 об всей длины перекрытия, то вероятность образования аварийного положения возрастает в несколько десятков раз.
Установленный ниже калькулятор поможет рассчитать прогиб за пару секунд, а также несущую способность балки из дерева и многие другие параметры. С вас лишь требуется ввести данные, и вы мгновенно получите все расчеты по вашему будущему дому.
